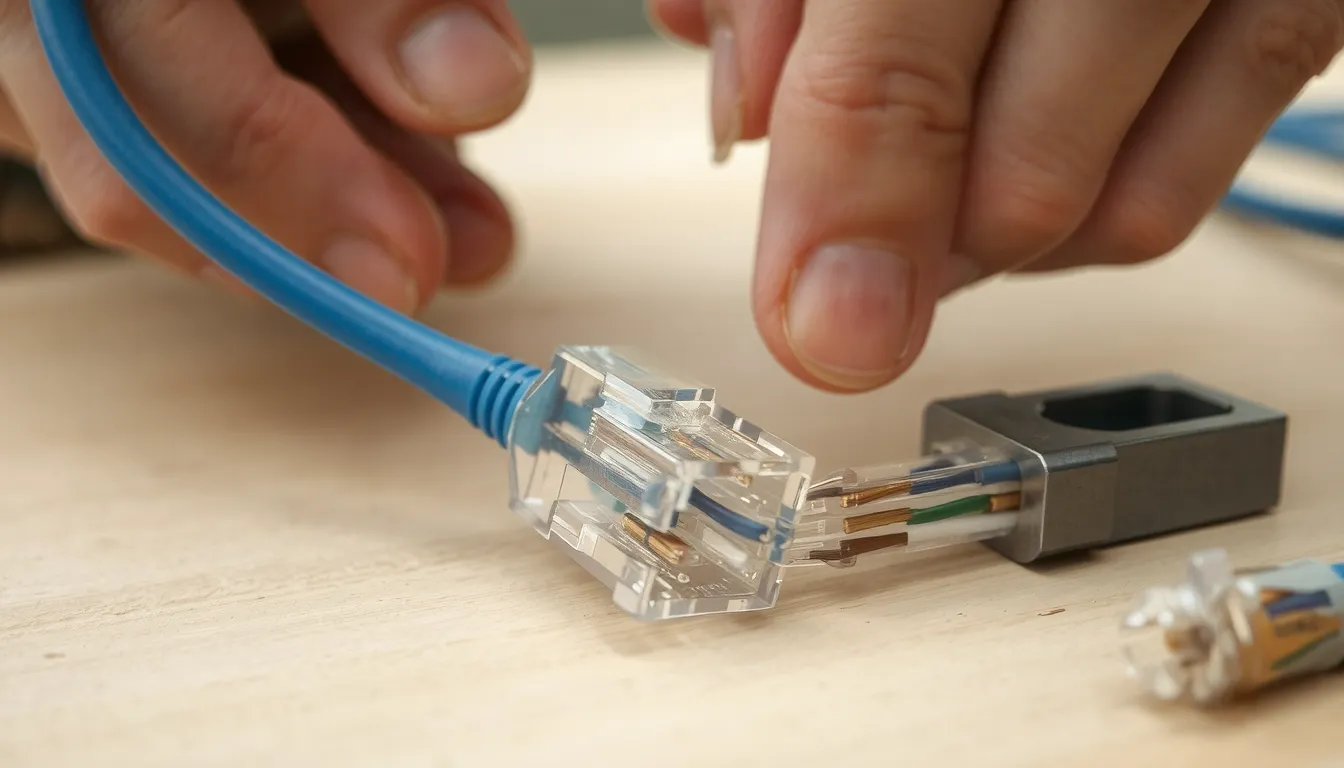

Câblage RJ45 en B : norme T568B, code couleur et guide pas à pas

Norme T568B : définition et code couleur du câblage RJ45

La norme T568B définit l’ordre précis selon lequel les 8 fils d’un câble Ethernet doivent être positionnés dans un connecteur ou une prise RJ45. C’est aujourd’hui la référence la plus utilisée en Europe, aussi bien dans les bureaux que dans les logements récents.

Cette norme trouve son origine dans le standard américain AT&T USOC, dont elle a progressivement repris la logique de câblage. Elle est devenue un standard de fait dans les installations professionnelles avant de s’imposer dans le résidentiel.

• Norme la plus répandue : choix par défaut en Europe
• Origine américaine : héritée du standard AT&T USOC
• Orange et vert inversés : seule différence avec la T568A
• 8 fils en 4 paires torsadées : bleu, orange, vert, marron
• Standard bureaux : également adoptée en résidentiel

Une composition en 4 paires torsadées

Un câble Ethernet est constitué de 4 paires torsadées, soit 8 fils au total. Chaque paire associe un fil de couleur unie et son homologue à rayures blanches. En T568B, on retrouve donc le blanc/orange et l’orange, le blanc/vert et le vert, le blanc/bleu et le bleu, puis le blanc/marron et le marron.

Cette organisation en paires n’est pas anodine : le torsadage permet de réduire la diaphonie et les interférences. Il est donc conseillé de ne pas trop défaire les torsades lors du câblage, afin de préserver les performances du lien réseau.

Norme T568A : définition et code couleur du câblage RJ45

La norme T568A partage la même logique que la T568B : 4 paires torsadées, soit 8 fils répartis en orange, vert, bleu et marron. La nuance se joue sur deux paires : les fils orange et vert sont inversés par rapport à la T568B. On lit l’ordre de gauche à droite, ergot vers le bas.

Concrètement, la séquence est : blanc/vert, vert, blanc/orange, bleu, blanc/bleu, orange, blanc/marron, marron. Cette bascule explique tout : seule l’affectation des broches 1, 2, 3 et 6 change, les paires bleue et marron restant à l’identique dans les deux normes.

Historiquement, la T568A a été pensée pour rester compatible avec les anciennes normes téléphoniques, d’où son usage fréquent dans le résidentiel. En Europe, elle est progressivement remplacée par la T568B, devenue la référence par défaut sur la plupart des chantiers et du matériel du commerce.

Retenez l’essentiel : utiliser la T568A en résidentiel n’est jamais une erreur. Ce qui compte, c’est de conserver la même norme aux deux extrémités. Si vous avez un doute sur une prise existante, testez les 8 fils et comparez la séquence à celle du T568B pour identifier la norme en place.

Différence et choix entre T568A et T568B : que retenir

La différence entre les deux normes tient à un seul détail : les fils orange et vert s’inversent. Le reste de l’ordre, bleu et marron, ne bouge pas. Concrètement, les paires 2 et 3 échangent leur position sur les 8 broches du connecteur.

Câble droit ou câble croisé

Ce qui compte, ce n’est pas la norme choisie mais la cohérence aux deux extrémités. Si vous câblez A d’un côté et B de l’autre, vous obtenez un câble croisé. Si vous câblez la même norme des deux côtés, le câble est droit, et c’est ce qu’il faut pour une installation réseau classique.

Impact sur les performances

Le choix entre A et B n’a aucun impact sur le débit ni sur le PoE. Que vous soyez en Cat5e (5 Gbit/s sur 100 m, 10 Gbit/s sur 55 m) ou en Cat6 (10 Gbit/s sur 100 m, 40 Gbit/s sur 50 m), les performances dépendent de la qualité du câble, pas de l’ordre des fils. La longueur maximale d’un lien réseau reste de 100 m, dont 90 m de câble entre deux embases.

Quelle norme privilégier

La T568B est aujourd’hui prédominante en Europe, notamment dans les installations commerciales et de plus en plus en résidentiel. Elle est considérée comme le standard émergent. Si vous partez de zéro, c’est le choix par défaut le plus sûr. Si vous reprenez une installation existante en A, restez en A pour ne pas mélanger les normes sur un même lien.

Guide étape par étape du câblage RJ45 en B

Étape 1 à 3 : préparation du câble et alignement des fils

• Dénuder 3 à 5 cm de gaine extérieure avec une pince à dénuder, sans entamer les fils.
• Repérer le schéma T568B imprimé sur le noyau de la prise (rangée B).
• Aligner les fils selon le code couleur T568B : orange/blanc, orange, vert/blanc, bleu, bleu/blanc, vert, marron/blanc, marron.
• Couper l’excès à ras, à environ 1 cm du bord du noyau, pour faciliter le poinçonnage.

Étape 4 et 5 : poinçonnage, clip et fixation de la prise

Une fois les 8 fils alignés dans le bon ordre, insérez le noyau dans l’outil punch-down et enfoncez chaque brin dans sa fente métallique. Le poinçonnage coupe simultanément l’excédent de fil et établit le contact cuivre. Travaillez fil par fil, en respectant scrupuleusement la position des broches 1 à 8.

Pour un câble composé de 7 brins de cuivre (multibrin), vérifiez que chaque brin reste bien en place dans la fente avant de clipser. Un fil monobrin (1 seul brin de cuivre) est plus rigide et se poinçonne plus facilement, mais les deux types sont compatibles avec une prise à noyau.

Refermez ensuite le capot de la prise en clipsant les deux parties. Le noyau se clipse dans son logement, puis vous fixez l’ensemble dans la boîte d’encastrement et vissez la plaque de finition. Testez le lien avec un testeur réseau : les 8 fils doivent s’allumer dans l’ordre 1 à 8. Si un voyant reste éteint, reprenez le poinçonnage du fil concerné avant de refermer définitivement la prise.

Code couleur RJ45 et position des broches en T568B

Pour câbler un connecteur ou une prise en T568B, il faut connaître l’ordre exact des 8 fils répartis en 4 paires torsadées. Les paires sont identifiables par leur couleur : orange, vert, bleu et marron, chacune associée à un conducteur à bande blanche.

La lecture se fait sur le connecteur mâle en présentant les contacts vers le haut, broche 1 à gauche. Sur une prise femelle ou un noyau à poinçonner, un schéma imprimé indique la rangée A et la rangée B : il suffit de suivre celle qui correspond à votre norme.

On remarque que seules les paires 2 et 3 changent de position entre les deux normes : les paires 1 (bleu) et 4 (marron) restent identiques. Les broches 1, 2, 3 et 6 sont les plus critiques, car ce sont elles qui transportent les données en 10/100 Mbit/s. Sur une installation Gigabit, les 8 fils sont utilisés simultanément.

Cette correspondance entre paires et broches explique aussi pourquoi il est possible de faire passer du PoE sur certaines paires ou sur les quatre, selon le mode d’alimentation retenu. Peu importe l’ordre T568A ou T568B choisi, la correspondance électrique reste correcte tant que les deux extrémités appliquent le même schéma.

Outils et matériel nécessaires au câblage RJ45

Réussir un câblage RJ45 en B ne demande pas d’être électricien. Avec le bon matériel et un peu de méthode, une prise se câble en quelques minutes. Voici la liste complète à prévoir avant de commencer.

• Câble Ethernet : grade 2, 3 ou catégorie 5e / 6 selon le débit visé.
• Module RJ45 à noyau : le bloc sur lequel les fils sont poinçonnés.
• Boîte d’encastrement : support mural de la prise, simple ou double.
• Pince à dénuder ou cutter pour retirer la gaine sur 3 à 5 cm.
• Outil punch-down : indispensable pour enfoncer les fils dans le noyau.
• Testeur réseau 8 fils : vérifie la continuité et l’ordre des broches 1 à 8.

Bien choisir son câble et son connecteur

Le câble Ethernet contient 4 paires torsadées, soit 8 fils répartis en paires orange, vert, bleu et marron. Un fil monobrin (1 brin de cuivre rigide) est préféré pour une installation fixe dans les murs : il tient mieux dans le punch-down. Un fil multibrin (7 brins de cuivre souples) convient plutôt aux cordons de raccordement entre la prise et l’équipement.

Côté capacité, le Cat5e assure 5 Gbit/s sur 100 m ou 10 Gbit/s sur 55 m, tandis que le Cat6 monte à 10 Gbit/s sur 100 m et 40 Gbit/s sur 50 m. La longueur maximale d’un lien réseau reste de 100 m, dont seulement 90 m de câble entre deux embases pour laisser la marge des cordons. Choisir le bon grade évite de tout recâbler plus tard.

Petit matériel et finitions

Une gaine de protection murale ou une plinthe évite d’abîmer le câble dans les passages exposés. Prévoyez aussi un petit tournevis, des vis et un crayon de repérage. Enfin, si vous câblez plusieurs prises d’un coup, un vérificateur de câble supplémentaire vous fera gagner un temps précieux pour valider chaque lien avant de refermer les murs.

FAQ : questions fréquentes sur le câblage RJ45 en B

Faut-il choisir la norme A ou la norme B pour son installation

Choisissez la norme B si vous installez un réseau neuf en Europe ou aux États-Unis : elle est la plus répandue. La norme A reste valable, mais impose de câbler les deux extrémités identiquement.

Que se passe-t-il si on câble A d’un côté et B de l’autre

Le câble ne fonctionne pas en Ethernet car les paires sont inversées : les broches 1, 2, 3 et 6 ne correspondent plus. Ce montage correspond à un câble croisé, utile uniquement entre deux équipements identiques.

Le choix entre A et B a-t-il un impact sur le débit ou le PoE

Aucun impact. Les deux normes utilisent les mêmes paires torsadées, seules les couleurs changent. Le débit (jusqu’à 10 Gbit/s) et l’alimentation PoE restent identiques si le câble est de qualité.

Quelle norme est aujourd’hui prédominante en Europe

La norme T568B domine largement en Europe, autant chez les particuliers que dans les entreprises. La T568A reste minoritaire, surtout héritée d’installations anciennes ou de marchés nord-américains spécifiques.

La norme A est-elle réservée au résidentiel et la B au commercial

Non, cette distinction est fausse. Les deux normes sont valables partout. En pratique, la B s’impose dans le neuf, résidentiel comme professionnel, pour uniformiser les installations et faciliter les dépannages.

Comment vérifier que son câblage respecte l’ordre 1 à 8

Utilisez un testeur de câble RJ45 : il affiche la continuité broche par broche. Les huit voyants doivent s’allumer dans l’ordre 1 à 8 aux deux extrémités, sans croisement ni absence.
